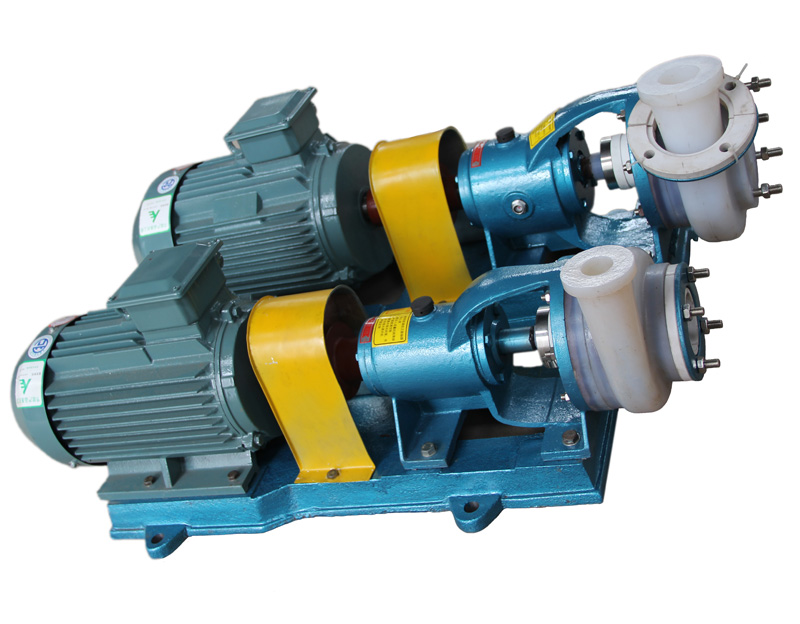

FSB型氟塑料離心泵

http://www.itianheng.com/uploadfiles/211.149.195.244/webid348/source/201608/147064546270.jpg

聯系我們 :
固話：0523-87481899
手機：13852635959
分享到：
立即訂購+

概述

FSB型氟塑料離心泵是氟塑料合金離心泵，是參照ISO2858/GB/T5656設計標準的有關性能參數，結合非金屬的加工工藝精心設計的。能在-85℃ ~ 200℃溫度的條件下，長期輸送任意濃度的不含固體顆粒的各種酸、堿、氧化氫等腐蝕性介質，過流部分全部采用塑料合金（聚四氟乙烯或聚全氟乙丙烯等多種材料）經過合理配方、模壓、加工而成，具有特強的耐腐蝕性、機械強度高、不老化、無毒無分解。具有性能參數廣、效率高、結構緊湊、維修簡單、節約能源等優點，并杜絕了跑、冒、滴、漏。

使用溫度：-85°C ~ 200° C

流量：1.5m³/h ~ 200m³/h

揚 程：10m ~ 80m

設計特點

FSB型氟塑料合金離心泵過流部件全部采用氟塑料合金制造，結構緊湊.操作簡單、價格低廉。該系列泵所有規格泵體、泵蓋、葉輪、機械密封等配件均可與FSB（D）型短支架直聯式氟合金離心泵互換。

用途

本產品系列共計20多個規格，流量、揚程范圍廣。適用于石油、化工、制藥、農藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品等行業輸送液體，杜絕跑、冒、滴、漏，是建設現代文明工廠的理想設備。

型號意義

50FSB-25L（D）

50——泵進口口徑

FS——泵過流部分為氟塑料材質

B——離心泵

25——泵額定揚程

L——帶底板式

D——短支架連接式

性能參數表

規格型號	流量m³/h	揚程m	吸入口徑mm	吐出口徑mm	配用電機KW	轉速r/min	效率%
25FSB-L	1.5	10	25	20	1.5	2900	29
25FSB-L	3.6	18	25	20	2.2-3	2900	27
40FSB-L	5	15	40	32	3	2900	40
40FSB-L	10	20	40	32	3	2900	42
40FSB-L	10	30	40	32	3-4	2900	38
40FSB-L	10	40	40	32	4-5.5	2900	35
40FSB-L	10	50	40	32	5.5-7.5	2900	33
50FSB-L	15	20	50	40	3-4	2900	51
50FSB-L	15	25	50	40	4	2900	49
50FSB-L	15	30	50	40	4	2900	44.5
50FSB-L	15	40	50	32	4.5-5.5	2900	35
50FSB-L	15	50	50	32	5.5-7.5	2900	33
50FSB-L	15	63	50	32	11	2900	30
65FSB-L	29	32	65	50	5.5	2900	57
65FSB-L	29	40	65	40	11	2900	53
65FSB-L	29	50	65	40	15	2900	46
65FSB-L	29	64	65	50	15-18.5	2900	44
80FSB-L	50	20	80	65	5.5	2900	69
80FSB-L	50	30	80	65	7.5	2900	64
80FSB-L	50	34	80	65	11	2900	64
80FSB-L	50	40	80	50	11-15	2900	60
80FSB-L	50	50	80	50	15-18.5	2900	53
80FSB-L	50	55	80	50	15-18.5	2900	47
80FSB-L	50	80	80	50	30-37	2900	36
100FSB-L	100	32	100	80	18.5-22	2900	70
100FSB-L	100	40	100	80	18.5-22	2900	70
100FSB-L	100	50	100	65	22-30	2900	62
125FSB-L	125	32	125	80	22	2900	72
125FSB-L	125	40	125	80	30	2900	70.9
125FSB-L	125	50	125	100	37	2900	64
150FSB-L	190	22	150	100	18.5	1450	77
150FSB-L	190	35	150	100	30	1450	75
150FSB-L	190	42	150	100	55	1450	70
200FSB-L	200	20	200	150	37	1450	81
200FSB-L	200	32	200	150	55	1450	79

FSB短支架：

規格型號	流量m³/h	揚程m	吸入口徑mm	吐出口徑mm	配用電機KW	轉速r/min	效率%
40FSB-15（D）	5	15	40	32	3	2900	40
40FSB-20（D）	10	20	40	32	3	2900	42
40FSB-30（D）	10	30	40	32	3	2900	52
50FSB-20（D）	12.5	20	50	32	3	2900	55
50FSB-25（D）	12.5	25	50	32	3	2900	55
50FSB-30（D）	15	30	50	32	3	2900	54
65FSB-32（D）	25	32	65	50	5.5	2900	65
80FSB-25（D）	42	25	80	65	7.5	2900	67
80FSB-30（D）	50	30	80	65	7.5	2900	68

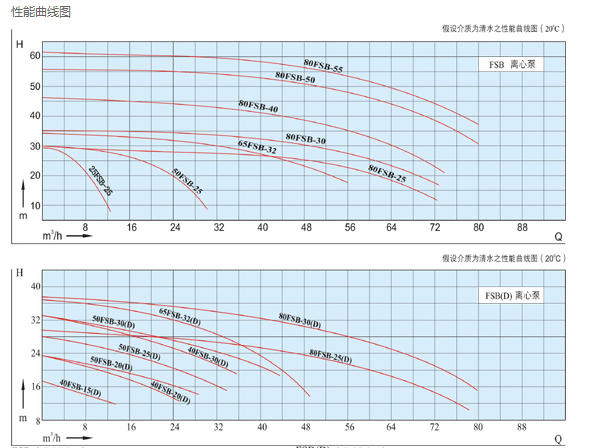

部分性能曲線圖

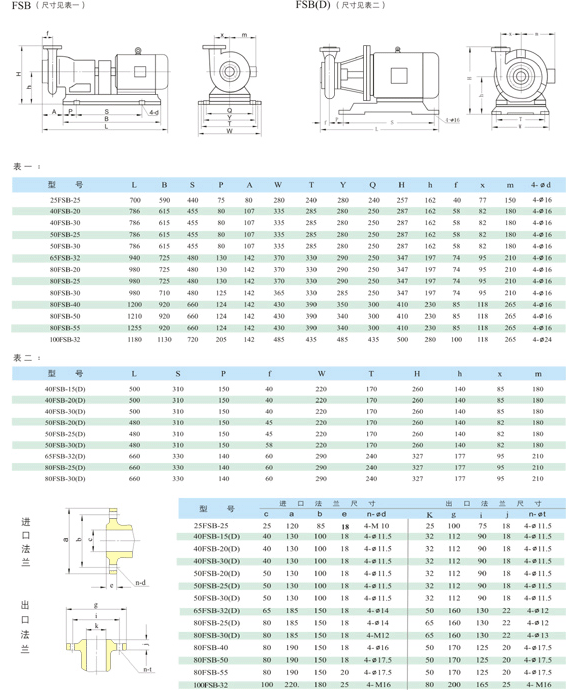

部分安裝尺寸

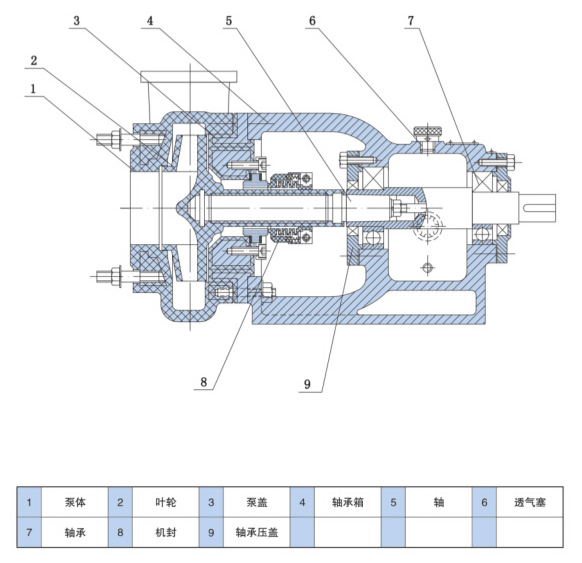

結構示意圖

使用與維護說明

1、一般機械密封適用于清潔的無懸浮硬質顆粒的介質。如有顆粒請預先在訂合同時告知。對新裝的系列管道和儲液罐，應認真沖洗干凈，嚴防固體顆粒進入密封端面，使密封失效。

2、在結晶的介質中，使用機械密封時，要注意經常沖洗，停車后重新啟動前，要使密封端面的結晶沖洗干凈。

3、拆卸機械密封應仔細，不許用手錘、鐵器等物強行敲擊，以免破壞動、靜壞密封面。

4、如果機械密封長期使用后污垢結實拆不下來時，不要強行敲擊。應設法清除污垢，沖凈后，再進行拆卸，經保證元件完好無損。

5、安裝機械密封前，應首先檢查機封元件是否失效和損壞，如有則應重新更換或修復，嚴格檢查動、靜密封面的損壞情況，不許有任何細微的劃傷、破邊與缺陷，所有零部件（包括泵體、葉輪、后蓋、密封腔等在裝機前沖洗干凈，然后涂上一層清潔的油脂或機油。

6、裝配時，注意靜環與后蓋的平行度，以防影響密封效果。

7、正確調整彈簧的壓縮力，使其不要太緊太松，安裝泵時要先用手轉動，應感覺密封有一定的壓縮力，而又能輕快自如靈活的轉動即可，如沒有感覺調整彈簧的壓縮力，以保證密封效果。
