簡介

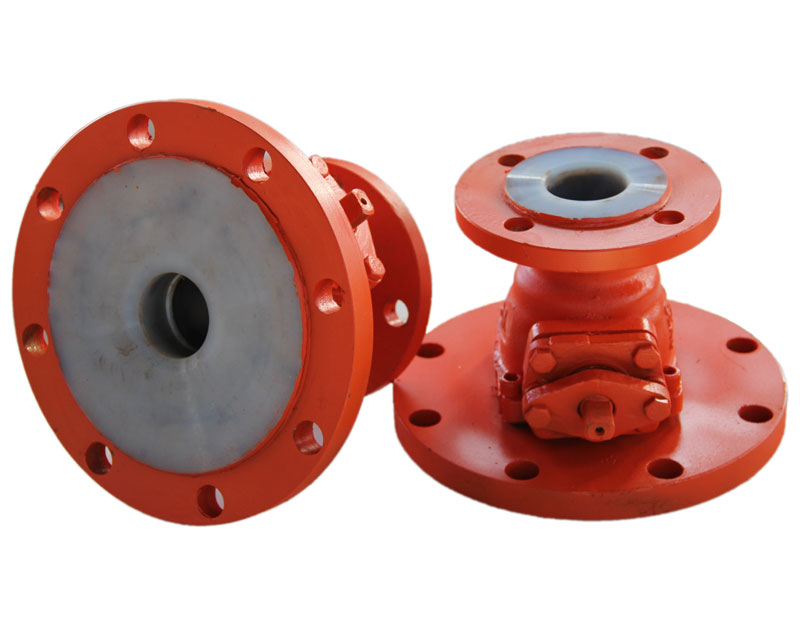

襯氟放料閥FQ41F46

一、概 述
本系列產品是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。襯氟球閥主要有兩種：氣動襯氟球閥，電動襯氟球閥。

二、用 途

Q41F-F系列襯氟放料球閥采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

三、工作原理

FQ41F46系列襯氟放料閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。

主要用于反應器、儲罐及其它容器的底部排料，借助于閥門底部法蘭連接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，可分為放料球閥及上下展放料閥，其中放料球閥又可分為斜口放料閥和平口放料閥。本產品工作時與介質接觸的地方都包襯了耐腐蝕的氟塑料,產品可承受除"熔融堿金屬和元素氟"外的任何腐蝕性介質，在化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電、環境保證等行業得到廣泛的運用。各種操作方式，例如：手動、氣動、電動等。

襯里材料：FEP、PFA、GXPO等。

驅動方式：手動、蝸輪、電動、氣動、液動。

其他信息

襯氟放料閥產品特點：

襯氟球型放料閥的工作原理是靠旋轉球體來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕 便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。

襯氟放料閥設計特點：

◆流體阻力小，啟閉速度快，結構簡單外

◆具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；

◆采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；

◆啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性；

◆結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

技術性能規范：

注：襯氟閥門殼體試壓和密封按照上表測試，測試標準僅參考通用閥門標準，高壓力要求情況訂制加工。

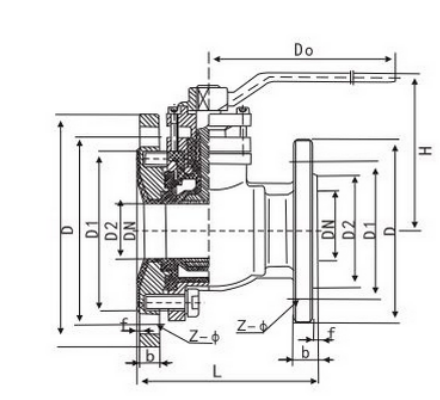

結構圖

連接尺寸表
