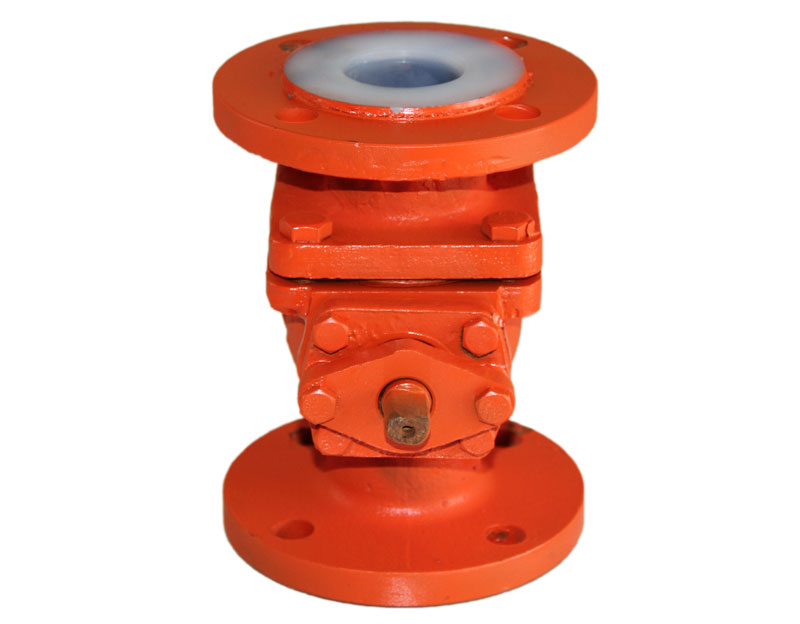

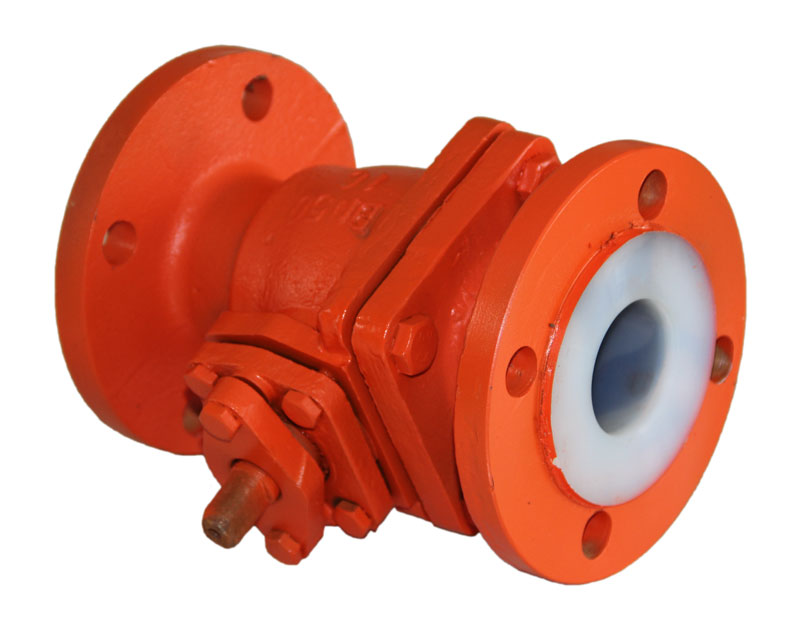

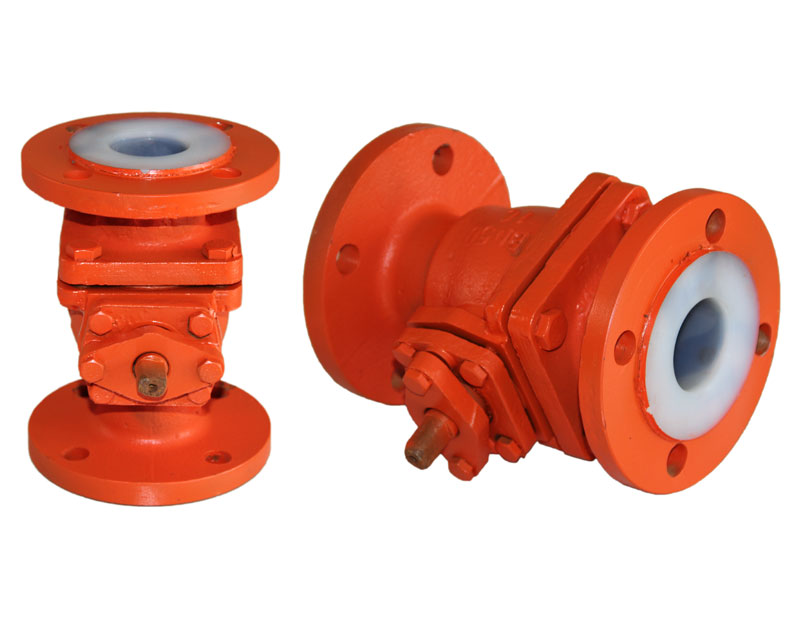

氟塑料襯里球閥

簡介

氟塑料襯里球閥系列

球閥基本系列為Q41F46 型，可分為對分（二片）式和三片式兩種結構型式，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：

1.采用FEP襯里層的球閥，具有極高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；

2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；

3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；

4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

Q41FS系列球閥主要性能參數：
公稱通徑:DN15~400(mm)
公稱壓力:PN1.0~2.5(Mpa)
使用溫度:-20~180℃
結構形式:直通式

連接方式:法蘭

閥體材料:鑄鋼、碳鋼、不銹鋼

驅動裝置：手動、氣動執行器、電動執行器

適用介質：強酸、強堿、強氧化性介質

襯里材料：

聚全氟乙丙烯　　FEP　　F46

可溶性四氟　　　PFA　　FA

聚偏氟乙烯　　　PVDF　 F2

四氟乙烯/乙烯　 ETFE　 F40

產品特點：

1：3毫米以上閥體內襯PFA或FEP，高抗?jié)B透性．楔形槽鎖定的防真空設計，幾乎透明．有質量保證

2：承壓閥體材質可供選擇

3：閥體法蘭密封．既使在最頻繁的熱循環條件下也有效，閥體的密封處有足夠的內襯厚度，迷宮式密封使連接件處的接觸面積擴大化．杯壯及錐壯的結構的閥體能進行適當?shù)淖孕卸ㄎ弧?/p>

4：全通徑球提供與管道相等的高CV值。

5：加強的PTFE閥座為閥球提供了彈性承載，保證密封氣密性。

6：防靜電：由于一體式閥桿與閥體構造及彈性的電勢相等。從而消除了任何靜電積累。

7：一體式的球，閥桿設計。減少替在的閥球和閥桿的失效，無滯后．理想的流量控制。

工作范圍：

工作溫度≤150℃：工作壓力：150LB

應用領域：

針對腐蝕性及危險性介質的切斷及自控閥，用于不銹鋼無法有效抵抗其腐蝕性的場合，替代特殊材料的金屬閥．在要求大流量場合。具有更低的扭矩．減少維修，降低維修成本。

型號意義

例：Q41F-10C-80

Q：球閥類型代號

4：連接型式為法蘭

1：結構型式為浮動直通式

F：襯里材料為氟塑料

10：公稱壓力為1.0MPa

C：閥體材料為碳鋼

80：公稱通徑為80mm

其他信息

球閥90度開啟時CV值

通徑	25	40	50	80	100	150	200	300
150LB	55	210	310	684	1546	3262	4565	17500

球閥扭矩表

尺寸	25	40	50	80	100	150	200	250	300
扭矩	10	20	25	85	120	320	700	1550	2000

結構圖

連接尺寸及重量
