簡介

襯氟視盅.用以觀測管路或設備中單元流體的流量、色澤、氣泡、結晶情況，直接監控化工工藝流程，有利于指導操作。視盅體采用碳鋼精鑄，內襯氟塑料（F46），鏡片選用優質鋼化玻璃，具有良好的耐腐蝕性能和機械強度，且有外型美觀、強度高、經久耐用的特點。廣泛使用于石油、化工、農藥、染化、制酸制堿等行業，是目前防腐設備理想的選擇。

技術標準
法蘭連接尺寸	GB/T9113.1-2000 ANSI B16.5
公稱壓力	0.6、1.0、1.6MPa Class150
適用壓力	PN≤2.5MPa，工作壓力≤1.0MPa 工作溫度視襯里材料而定

基本型號
HGSO7F4-126管式	HGSO7F46-126管式
HGSO7F4-101直通	HGSO7F46-101直通
HGSO7F4-115三通	HGSO7F46-115三通

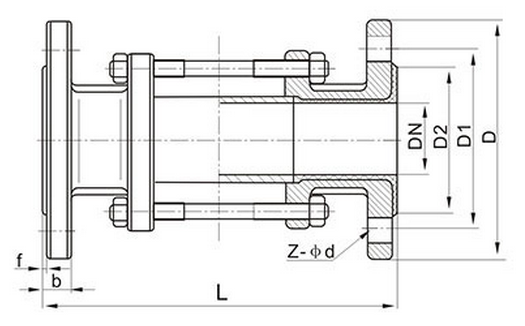

結構圖

連接尺寸

PN0.6MPa

DN（mm）	DN（inch）	L	D	D1	D2	f	b	Z-d
15	1/2	200	80	55	40	3	14	4-12
20	3/4	200	90	65	50	3	16	4-12
25	1	250	100	75	60	3	16	4-12
32	1 1/4	250	120	90	70	3	17	4-14
40	1 1/2	250	130	100	80	3	17	4-14
50	2	250	140	110	90	3	17	4-14
65	2 1/2	250	160	130	110	3	17	4-14
80	3	250	190	150	125	3	19	4-18
100	4	250	210	170	145	3	20	4-18
125	5	300	240	200	175	4	20	8-18
150	6	300	265	225	200	4	22	8-18
200	8	300	320	280	255	4	24	8-18

PN1.0MPa

DN（mm）	DN（inch）	L	D	D1	D2	f	b	Z-d
15	1/2	200	95	65	45	3	15	4-14
20	3/4	200	105	75	55	3	17	4-14
25	1	250	115	85	65	3	17	4-14
32	1 1/4	250	140	100	75	3	19	4-18
40	1 1/2	250	150	110	85	3	19	4-18
50	2	250	165	125	100	3	21	4-18
65	2 1/2	250	185	145	120	3	21	4-18
80	3	250	200	160	135	3	21	8-18
100	4	250	220	180	155	3	23	8-18
125	5	300	250	210	185	4	24	8-18
150	6	300	285	240	210	4	26	8-23
200	8	300	340	295	265	4	26	8-23

PN1.6MPa

DN（mm）	DN（inch）	L	D	D1	D2	f	b	Z-d
15	1/2	200	95	65	45	3	15	4-14
20	3/4	200	105	75	55	3	17	4-14
25	1	250	115	85	65	3	17	4-14
32	1 1/4	250	140	100	75	3	19	4-18
40	1 1/2	250	150	110	85	3	19	4-18
50	2	250	165	125	100	3	21	4-18
65	2 1/2	250	185	145	120	3	21	4-18
80	3	250	200	160	135	3	22	8-18
100	4	250	220	180	155	3	23	8-18
125	5	300	250	210	185	4	24	8-18
150	6	300	285	240	210	4	26	8-23
200	8	300	340	295	265	4	26	12-23

Class 150

DN（mm）	DN（inch）	L	D	D1	D2	f	b	Z-d
15	1/2	200	89	60.5	35	3	15	4-15
20	3/4	200	98	70	43	3	15	4-15
25	1	250	108	79.5	51	3	15	4-15
32	1 1/4	250	117	89	64	3	15	4-15
40	1 1/2	250	127	98.5	73	3	16	4-15
50	2	250	152	120.5	92	3	17	4-19
65	2 1/2	250	178	139.5	105	3	19	4-19
80	3	250	190	152.5	127	3	20	4-19
100	4	250	229	190.5	157	3	24	8-19
125	5	300	254	216	186	4	25	8-22
150	6	300	279	241.5	216	4	27	8-22
200	8	300	343	298.5	270	4	30	8-22
