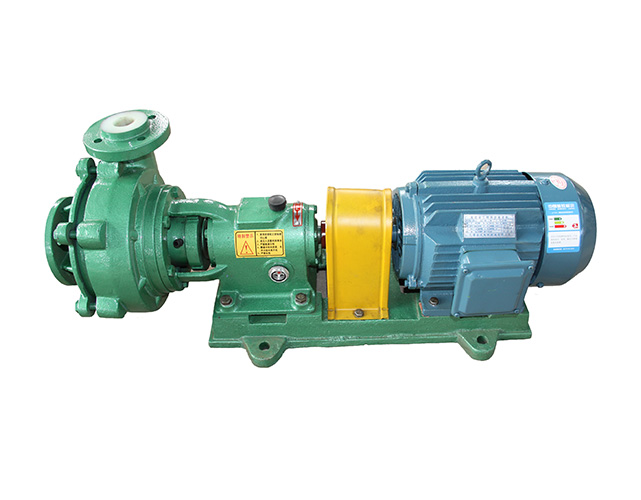

概 述
本系列泵為單級單吸懸臂式離心泵，過流部分采用鋼襯超高分子量聚乙烯(UHMW-PE)制成，該材質是目前國際上新一代的泵用耐腐耐磨工程塑料；具有優異的耐磨性、耐沖擊性(尤其是耐低溫沖擊). 抗蠕變性(耐環境應力開裂)和極好的耐腐蝕性。
使用溫度：-20°C ~ 100° C
流 量：2m3/h ~ 12000m3/h
揚 程：5m ~ 1000m
設計特點
UHB-ZK耐腐耐磨砂漿泵系列產品專為輸送具有一定腐蝕性且含有細顆?；蛴薪Y(jié)晶的介質而設計，采用鋼襯超高分子量聚乙稀模壓成型工藝制造，具有優異的耐腐蝕性和耐磨性能，結構設計為懸臂前開式，葉輪為半開式（無前蓋板），增強了流道內的通過性，使介質中的顆粒及雜質很快通過泵腔而不會堵塞，軸封為K型氟橡膠密封環外帶冷卻水套，兼顧了耐腐與耐磨的雙重要求。此系列產品在金屬冶煉、鈦白粉、精細化工、化肥等行業深受用戶好評。另外可跟據客戶特殊耐腐或耐溫要求采用氟塑料內襯，還可定做特殊流量、揚程的非標型號。
用 途
本產品廣泛適用于：酸堿、鹽、油類、食品飲料、酒類、有機溶劑等液體,尤其適用于輸送含細顆粒狀UHB-ZK系列泵屬于單級單吸懸臂式離心泵，過流部件采用鋼襯超高分子量聚乙（UHMWPE）。該材料是目前國際上新一代的泵用耐腐耐磨工程塑料，其突出的優點是在所有的塑料中它具有優異的耐磨性、耐沖擊性（尤其是耐低溫沖擊），抗蠕變性（耐環境應力開裂）和極好的耐腐蝕性。
該泵顯著特點是：多功能，即一中泵能適應各種不同的工況，如輸送酸、堿性清夜或料漿；冶煉行業各種腐蝕性礦漿；硫酸行業各種稀酸；環保行業各類污水等。該泵既耐腐蝕又耐磨損，使用范圍十分廣泛。
UHB-ZK-A系列耐腐耐磨泵是UHB-ZK-A系列泵的改進型產品，采用漸開線渦殼，其顯著特點是效率、耐腐性，抗蠕變性均有所提高。
（一） 主要技術性能簡述：
1.型號：UHB-ZK系列耐腐耐磨泵
2.結構與特點：
(1) 耐腐耐磨，一泵多用，酸堿類清夜料漿均適用。

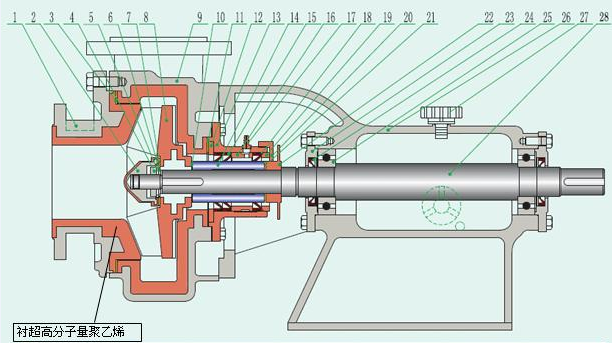

(2) 泵體為鋼襯超高分子量聚乙烯結構，襯層厚8～20mm，該泵應用了龜甲網襯里專
利技術，和其它同類泵相比較，具有襯里層抗熱變形性能好，耐開裂，防脫落，使
用溫度高等優勢。
(3) 葉輪分半開式，閉式兩種，可根據介質狀況任選。

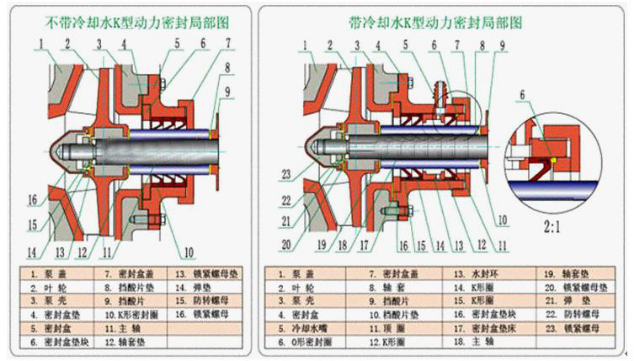

(4) 密封：K型動力密封，G3型機械密封。
3. 適用介質：濃度75%以下硫酸，30%以下硝酸，各種濃度的鹽酸，液堿，既適用清
液也適用料漿。
4. 主要技術參數：使用溫度-20℃～80℃(對特殊要求、使用改性材質，可提高到105℃),
進口直徑 32mm～350mm, 流量5～2600m3/h,揚程80m以內。
(二) 極廣泛的使用范圍：
1. 硫酸磷肥業:稀酸、母液、污水、海水、含硅膠的氟硅酸，磷酸料漿等介質的輸送。
2. 有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等稀有金屬濕法冶煉
的各種酸液，腐蝕性礦漿，料漿（壓濾機配用）電解液，污水等介質輸送。
3. 化工及其他行業：各種硫酸、鹽酸、堿性、油類的清液或料漿崗位。鈦白粉、鐵紅粉生
產，各種染料、顏料生產，非金屬礦產加工等行業。
4. 氯堿業：鹽酸、液堿、電解液等。
5. 水處理業：純水、高純水、污水(皮革污水、電鍍污水、電子污水、造紙污水、紡織污
水、食品污水、生活污水、制藥業污水等等)。
6. 鋼鐵企業：酸洗系統的硫酸、鹽酸崗位、帶雜質的污水。
7. 濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。
8. 煤碳工業、煤化工中的腐蝕性液體、煤漿的輸送；洗選煤配用泵。
型號意義
例：80UHB-ZK-35-80-B
80—泵進口直徑80mm
UHB—鋼襯超高分子型耐腐耐磨砂漿泵；FUB—內襯PFA耐高溫耐磨砂漿泵
ZK—本泵安裝的K型動力密封；WB—安裝WB2碳化硅機械密封
35—泵流量35m3/h（每小時35噸水）
80—泵揚程80m（出口壓力0.8MP）
B--軸加粗密封改進型
型號與參數
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 25-5-5 | 5 | 5 | 2900 | 0.55 | 0.41 | 46 | 1.5 |
| 2 | 25-5-10 | 5 | 10 | 2900 | 0.75 | 0.59 | 38 | 1.5 |
| 3 | 25-5-15 | 5 | 15 | 2900 | 1.1 | 0.92 | 41 | 1.5 |
| 4 | 25-5-20 | 5 | 20 | 2900 | 1.1 | 0.89 | 43 | 1.5 |
| 5 | 25-5-25 | 5 | 25 | 2900 | 2.2 | 1.63 | 39 | 1.5 |
| 6 | 25-5-40 | 5 | 40 | 2900 | 5.5 | 4.21 | 57 | 2.5 |
| 7 | 25-5-50 | 5 | 50 | 2900 | 7.5 | 5.62 | 59 | 2.5 |
| 8 | 25-5-60 | 5 | 60 | 2900 | 11 | 9.58 | 57 | 2.5 |
| 9 | 25-10-40 | 10 | 40 | 2900 | 7.5 | 5.85 | 61 | 2.5 |
| 10 | 25-10-50 | 10 | 50 | 2900 | 11 | 9.16 | 63 | 2.5 |
| 11 | 25-10-60 | 10 | 60 | 2900 | 15 | 12.5 | 67 | 2.5 |
| 12 | 25-15-50 | 15 | 50 | 2900 | 15 | 13.2 | 65 | 2.5 |
| 13 | 25-2-5 | 2 | 5 | 1450 | 0.37 | 0.32 | 29 | 1 |
| 14 | 25-5-10 | 5 | 10 | 1450 | 1.1 | 0.65 | 51 | 2 |
| 15 | 25-2-9 | 2 | 9 | 1450 | 0.55 | 0.4 | 38 | 1 |
| 16 | 25-8-10 | 8 | 10 | 1450 | 2.2 | 21.63 | 66 | 2 |
| 17 | 25-4-7 | 4 | 7 | 1450 | 1.1 | 0.91 | 28 | 1 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 32-10-20 | 10 | 20 | 2900 | 2.2 | 1.62 | 49 | 2 |
| 2 | 32-10-10 | 10 | 10 | 2900 | 1.1 | 0.95 | 49 | 2 |
| 3 | 32-5-20 | 5 | 20 | 2900 | 1.1 | 1.05 | 47 | 2 |
| 4 | 32-10-15 | 10 | 15 | 2900 | 1.5 | 1.33 | 51 | 2 |
| 5 | 32-10-40 | 10 | 40 | 2900 | 7.5 | 5.71 | 62 | 3 |
| 6 | 32-15-40 | 15 | 40 | 2900 | 7.5 | 6.8 | 60 | 3 |
| 7 | 32-15-50 | 15 | 50 | 2900 | 11 | 8 | 66 | 3 |
| 8 | 31-15-60 | 15 | 60 | 2900 | 15 | 10.2 | 65 | 3 |
| 9 | 32-20-50 | 20 | 50 | 2900 | 15 | 10.21 | 68 | 3 |
| 10 | 32-10-10 | 10 | 10 | 1450 | 3 | 2.27 | 56 | 2 |
| 11 | 32-7-10 | 7 | 10 | 1450 | 2.2 | 1.36 | 52 | 2 |
| 12 | 32-5-10 | 5 | 10 | 1450 | 1.1 | 10.4 | 39 | 2 |
| 13 | 32-5-5 | 5 | 5 | 1450 | 0.75 | 0.51 | 46 | 1 |
| 14 | 32-3-7 | 3 | 7 | 1450 | 0.75 | 0.59 | 41 | 1 |
| 15 | 32-7-5 | 7 | 5 | 1450 | 1.1 | 0.72 | 37 | 1 |
| 16 | 32-5-7 | 5 | 7 | 1450 | 1.1 | 0.8 | 36 | 1 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 40-15-25 | 15 | 25 | 2900 | 3 | 0.85 | 47 | 2 |
| 2 | 40-15-15 | 15 | 15 | 2900 | 2.2 | 2.01 | 43 | 2 |
| 3 | 40-15-20 | 15 | 20 | 2900 | 3 | 2.58 | 48 | 2 |
| 4 | 40-15-40 | 15 | 40 | 2900 | 7.5 | 6.02 | 53 | 3 |
| 5 | 40-15-50 | 15 | 50 | 2900 | 11 | 7.72 | 61 | 3 |
| 6 | 40-20-50 | 20 | 50 | 2900 | 11 | 7.81 | 59 | 3 |
| 7 | 40-15-60 | 15 | 60 | 2900 | 15 | 12.2 | 57 | 3 |
| 8 | 40-18-55 | 18 | 55 | 2900 | 15 | 12.5 | 66 | 1.5 |
| 9 | 40-5-6 | 5 | 6 | 1450 | 0.55 | 0.31 | 40 | 2.5 |
| 10 | 40-10-10 | 10 | 10 | 1450 | 3 | 2.4 | 55 | 1.5 |
| 11 | 40-7-6 | 7 | 6 | 1450 | 0.75 | 0.57 | 41 | 2.5 |
| 12 | 40-10-12 | 10 | 12 | 1450 | 4 | 2.62 | 58 | 1.5 |
| 13 | 40-9-5 | 9 | 5 | 1450 | 1.1 | 0.9 | 43 | 1.5 |
| 14 | 40-10-6 | 10 | 6 | 1450 | 1.1 | 0.85 | 40 | 1.5 |
| 15 | 40-11-5 | 11 | 5 | 1450 | 2.2 | 1.6 | 45 | 1.5 |
| 16 | 40-12-6 | 12 | 6 | 1450 | 2.2 | 1.9 | 43 | 1.5 |
| 17 | 40-13-10 | 13 | 10 | 1450 | 4 | 2.81 | 55 | 2.5 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 40-10-30 | 10 | 30 | 2900 | 3 | 2.2 | 49 | 2.5 |
| 2 | 40-18-25 | 18 | 25 | 2900 | 3 | 2.7 | 43 | 2.5 |
| 3 | 40-20-20 | 20 | 20 | 2900 | 3 | 2.5 | 46 | 2.5 |
| 4 | 40-25-10 | 25 | 10 | 2900 | 3 | 2 | 53 | 2.5 |
| 5 | 40-25-20 | 25 | 20 | 2900 | 4 | 3.2 | 47 | 2.5 |
| 6 | 40-15-30 | 15 | 30 | 2900 | 4 | 3.8 | 41 | 2.5 |
| 7 | 40-10-38 | 10 | 38 | 2900 | 4 | 3.8 | 40 | 2.5 |
| 8 | 40-8-42 | 8 | 42 | 2900 | 5.5 | 4.8 | 36 | 2.5 |
| 9 | 40-8-48 | 8 | 48 | 2900 | 7.5 | 6.61 | 45 | 2.5 |
| 10 | 40-10-80 | 10 | 80 | 2900 | 15 | 11.8 | 60 | 4 |
| 11 | 40-15-80 | 15 | 80 | 2900 | 18.5 | 15.6 | 63 | 4 |
| 12 | 40-15-70 | 15 | 70 | 2900 | 15 | 12.5 | 50 | 4 |
| 13 | 40-9-8 | 9 | 8 | 1450 | 2.2 | 1.86 | 46 | 2 |
| 14 | 40-10-8 | 10 | 8 | 1450 | 3 | 2.5 | 37 | 2 |
| 15 | 40-5-10 | 5 | 10 | 1450 | 2.2 | 2 | 41 | 2 |
| 16 | 40-7-15 | 7 | 15 | 1450 | 4 | 3.2 | 56 | 3 |
| 17 | 40-8-20 | 8 | 20 | 1450 | 5.5 | 4.3 | 42 | 3 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 50-20-30 | 20 | 30 | 2900 | 5.5 | 4.1 | 56 | 2.5 |
| 2 | 50-25-28 | 25 | 28 | 2900 | 5.5 | 4.5 | 49 | 2.5 |
| 3 | 50-15-45 | 15 | 45 | 2900 | 7.5 | 5.9 | 40 | 2.5 |
| 4 | 50-15-20 | 15 | 20 | 2900 | 3 | 2.5 | 41 | 2.5 |
| 5 | 50-20-20 | 20 | 20 | 2900 | 4 | 2.9 | 48 | 2.5 |
| 6 | 50-30-15 | 30 | 15 | 2900 | 4 | 3.6 | 42 | 2.5 |
| 7 | 50-10-35 | 10 | 35 | 2900 | 4 | 3.5 | 43 | 2.5 |
| 8 | 50-15-32 | 15 | 32 | 2900 | 5.5 | 4.1 | 47 | 2.5 |
| 9 | 50-12-45 | 12 | 45 | 2900 | 5.5 | 4.9 | 38 | 2.5 |
| 10 | 50-10-48 | 10 | 48 | 2900 | 7.5 | 5.8 | 36 | 2.5 |
| 11 | 50-8-10 | 8 | 10 | 1450 | 3 | 2.3 | 39 | 2 |
| 12 | 50-10-8 | 10 | 8 | 1450 | 3 | 2.4 | 38 | 2 |
| 13 | 50-10-5 | 10 | 5 | 1450 | 2.2 | 2 | 42 | 2 |
| 14 | 50-8-8 | 8 | 8 | 1450 | 2.2 | 1.9 | 37 | 2 |
| 15 | 50-7-10 | 7 | 11 | 1450 | 2.2 | 2.3 | 41 | 2 |
| 16 | 50-8-11 | 8 | 11 | 1450 | 4 | 3.2 | 45 | 2 |
| 17 | 50-9-11 | 9 | 11 | 1450 | 4 | 3.5 | 42 | 2 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 50-15-50 | 15 | 50 | 2900 | 11 | 9.6 | 57 | 3 |
| 2 | 50-18-52 | 18 | 52 | 2900 | 15 | 12 | 58 | 3 |
| 3 | 50-12-50 | 12 | 50 | 2900 | 7.5 | 7.1 | 51 | 3 |
| 4 | 50-12-58 | 12 | 58 | 2900 | 11 | 9.8 | 55 | 3 |
| 5 | 50-12-62 | 12 | 62 | 2900 | 15 | 13 | 51 | 3 |
| 6 | 50-15-55 | 15 | 55 | 2900 | 11 | 10 | 49 | 3 |
| 7 | 50-20-45 | 20 | 45 | 2900 | 11 | 10.2 | 48 | 3 |
| 8 | 50-18-48 | 18 | 48 | 2900 | 11 | 9.5 | 57 | 3 |
| 9 | 50-8-12 | 8 | 12 | 1450 | 3 | 2.3 | 49 | 2.5 |
| 10 | 50-8-14 | 8 | 14 | 1450 | 4 | 3 | 58 | 2.5 |
| 11 | 50-8-16 | 8 | 16 | 1450 | 5.5 | 4.1 | 55 | 2.5 |
| 12 | 50-10-10 | 10 | 10 | 1450 | 3 | 2.2 | 51 | 2.5 |
| 13 | 50-10-11 | 10 | 11 | 1450 | 4 | 3.1 | 57 | 2.5 |
| 14 | 50-10-12 | 10 | 12 | 1450 | 4 | 3.3 | 53 | 2.5 |
| 15 | 50-10-15 | 10 | 15 | 1450 | 5.5 | 4 | 57 | 2.5 |
| 16 | 50-12-12 | 12 | 12 | 1450 | 5.5 | 4.1 | 56 | 2.5 |
| 17 | 50-12-10 | 12 | 10 | 1450 | 4 | 3.3 | 53 | 2.5 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 50-15-80 | 20 | 60 | 2900 | 18.5 | 16.1 | 62 | 4.5 |
| 2 | 50-20-70 | 20 | 70 | 2900 | 18.5 | 15.7 | 63 | 4.5 |
| 3 | 50-15-75 | 15 | 75 | 2900 | 18.5 | 16.2 | 60 | 4.5 |
| 4 | 50-20-60 | 15 | 80 | 2900 | 15 | 14.8 | 59 | 4.5 |
| 5 | 50-18-90 | 18 | 90 | 2900 | 22 | 18.5 | 61 | 4.5 |
| 6 | 50-15-100 | 15 | 10 | 2900 | 22 | 20.7 | 56 | 4.5 |
| 7 | 50-10-20 | 10 | 20 | 1450 | 5.5 | 5 | 58 | 3 |
| 8 | 50-15-20 | 15 | 20 | 1450 | 7.5 | 5.5 | 59 | 3 |
| 9 | 50-18-18 | 18 | 18 | 1450 | 7.5 | 5.8 | 57 | 3 |
| 10 | 50-20-15 | 15 | 15 | 1450 | 5.5 | 4.9 | 61 | 3 |
| 11 | 50-12-25 | 12 | 25 | 1450 | 7.5 | 6.2 | 54 | 3 |
| 12 | 50-12-23 | 12 | 23 | 1450 | 7.5 | 6 | 60 | 3 |
| 13 | 50-12-20 | 12 | 20 | 1450 | 5.5 | 5.3 | 55 | 3 |
| 14 | 50-10-30 | 12 | 30 | 1450 | 11 | 7.9 | 62 | 3 |
| 15 | 50-10-26 | 10 | 28 | 1450 | 7.5 | 7 | 50 | 3 |
| 16 | 50-10-26 | 10 | 26 | 1450 | 5.5 | 4.8 | 62 | 3 |
| 17 | 50-10-24 | 10 | 24 | 1450 | 5.5 | 4.6 | 65 | 3 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 65-30-32 | 30 | 32 | 2900 | 7.5 | 6.5 | 65 | 2.5 |
| 2 | 65-20-40 | 20 | 40 | 2900 | 7.5 | 5.7 | 69 | 2.5 |
| 3 | 65-25-35 | 25 | 35 | 2900 | 7.5 | 6.2 | 6 | 2.5 |
| 4 | 65-35-20 | 35 | 20 | 2900 | 5.5 | 5.1 | 58 | 2.5 |
| 5 | 65-25-25 | 25 | 25 | 2900 | 5.5 | 5.2 | 56 | 2.5 |
| 6 | 65-4-15 | 40 | 15 | 2900 | 5.5 | 4.7 | 61 | 2.5 |
| 7 | 65-40-20 | 40 | 20 | 2900 | 7.5 | 5.9 | 67 | 2.5 |
| 8 | 65-35-25 | 35 | 25 | 2900 | 7.5 | 5.6 | 69 | 2.5 |
| 9 | 65-18-45 | 18 | 45 | 2900 | 7.5 | 6.8 | 59 | 2.5 |
| 10 | 65-25-48 | 15 | 48 | 2900 | 7.5 | 7 | 55 | 2.5 |
| 11 | 65-10-50 | 10 | 50 | 2900 | 7.5 | 7 | 52 | 2.5 |
| 12 | 65-15-8 | 15 | 8 | 1450 | 3 | 2 | 56 | 2 |
| 13 | 65-10-10 | 10 | 10 | 1450 | 3 | 2.2 | 52 | 2 |
| 14 | 65-12-9 | 12 | 9 | 1450 | 3 | 2 | 55 | 2 |
| 15 | 65-20-7 | 20 | 7 | 1450 | 4 | 3.3 | 59 | 2 |
| 16 | 65-18-8 | 18 | 8 | 1450 | 4 | 3.3 | 59 | 2 |
| 17 | 65-8-11 | 7 | 12 | 1450 | 4 | 3.6 | 51 | 2 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 65-20-50 | 20 | 50 | 2900 | 1 | 8.7 | 71 | 3 |
| 2 | 65-30-50 | 30 | 50 | 2900 | 15 | 12 | 66 | 3 |
| 3 | 65-20-55 | 20 | 55 | 2900 | 15 | 13.2 | 57 | 3 |
| 4 | 65-15-60 | 15 | 60 | 2900 | 15 | 13.7 | 55 | 3 |
| 5 | 65-12-50 | 12 | 50 | 2900 | 7.5 | 7 | 59 | 3 |
| 6 | 65-25-45 | 25 | 45 | 2900 | 7.5 | 6.6 | 67 | 3 |
| 7 | 65-25-48 | 25 | 48 | 2900 | 11 | 8.9 | 70 | 3 |
| 8 | 65-35-40 | 35 | 40 | 2900 | 15 | 12 | 65 | 3 |
| 9 | 65-40-35 | 40 | 35 | 2900 | 15 | 13.5 | 52 | 3 |
| 10 | 65-10-12 | 10 | 12 | 1450 | 4 | 3.6 | 57 | 2.5 |
| 11 | 65-15-10 | 15 | 10 | 1450 | 4 | 3.7 | 56 | 2.5 |
| 12 | 65-15-14 | 15 | 14 | 1450 | 5.5 | 4.1 | 60 | 2.5 |
| 13 | 65-10-17 | 10 | 17 | 1450 | 5.5 | 4.8 | 52 | 2.5 |
| 14 | 65-20-10 | 20 | 10 | 1450 | 5.5 | 5.2 | 56 | 2.5 |
| 15 | 65-15-17 | 15 | 17 | 1450 | 7.5 | 5.9 | 66 | 2.5 |
| 16 | 65-20-14 | 20 | 14 | 1450 | 7.5 | 5.6 | 68 | 2.5 |
| 17 | 65-22-10 | 22 | 10 | 1450 | 7.5 | 5 | 69 | 2.5 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 65-25-80 | 25 | 80 | 2900 | 22 | 18.6 | 63 | 4.5 |
| 2 | 65-30-65 | 30 | 65 | 2900 | 18.5 | 16.2 | 60 | 4.5 |
| 3 | 65-20-75 | 20 | 75 | 2900 | 18.5 | 16 | 67 | 4.5 |
| 4 | 65-40-55 | 40 | 55 | 2900 | 22 | 19.5 | 52 | 4.5 |
| 5 | 65-20-90 | 20 | 90 | 2900 | 30 | 23 | 55 | 4.5 |
| 6 | 65-20-100 | 20 | 100 | 2900 | 37 | 34.5 | 59 | 4.5 |
| 7 | 65-35-60 | 35 | 60 | 2900 | 22 | 19 | 61 | 4.5 |
| 8 | 65-12-25 | 12 | 25 | 1450 | 7.5 | 6.5 | 58 | 3 |
| 9 | 65-15-25 | 15 | 20 | 1450 | 7.5 | 6.1 | 63 | 3 |
| 10 | 65-20-15 | 20 | 15 | 1450 | 7.5 | 5.9 | 65 | 3 |
| 11 | 65-15-25 | 15 | 25 | 1450 | 11 | 9.2 | 69 | 3 |
| 12 | 65-25-20 | 25 | 20 | 1450 | 11 | 8.8 | 51 | 3 |
| 13 | 65-30-15 | 30 | 15 | 1450 | 11 | 8.5 | 52 | 3 |
| 14 | 65-20-32 | 20 | 32 | 1450 | 15 | 13.5 | 57 | 3 |
| 15 | 65-25-28 | 25 | 28 | 1450 | 15 | 12.8 | 59 | 3 |
| 16 | 65-28-24 | 28 | 24 | 1450 | 15 | 12 | 59 | 3 |
| 17 | 65-30-22 | 30 | 32 | 1450 | 15 | 14 | 52 | 3 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 80-45-35 | 45 | 35 | 2900 | 11 | 9.6 | 59 | 3 |
| 2 | 80-50-30 | 50 | 30 | 2900 | 11 | 10.2 | 56 | 3 |
| 3 | 80-40-20 | 40 | 20 | 2900 | 7.5 | 5.8 | 57 | 3 |
| 4 | 80-60-30 | 60 | 30 | 2900 | 15 | 12.6 | 51 | 3 |
| 5 | 80-55-40 | 55 | 40 | 2900 | 15 | 14.5 | 49 | 3 |
| 6 | 80-40-50 | 40 | 50 | 2900 | 15 | 14.3 | 49 | 3 |
| 7 | 80-30-50 | 30 | 50 | 2900 | 11 | 10.6 | 52 | 3 |
| 8 | 80-35-40 | 35 | 40 | 2900 | 11 | 10.2 | 56 | 3 |
| 9 | 80-60-20 | 60 | 20 | 2900 | 11 | 10.9 | 51 | 3 |
| 10 | 80-34-20 | 34 | 20 | 2900 | 5.5 | 5.4 | 43 | 3 |
| 11 | 80-50-15 | 50 | 15 | 2900 | 7.5 | 6.5 | 50 | 3 |
| 12 | 80-35-60 | 35 | 60 | 2900 | 18.5 | 16 | 48 | 3 |
| 13 | 80-35-70 | 35 | 70 | 2900 | 22 | 20.1 | 49 | 3 |
| 14 | 80-20-11 | 20 | 11 | 1450 | 5.5 | 4.2 | 47 | 2.5 |
| 15 | 80-18-15 | 18 | 15 | 1450 | 7.5 | 5.7 | 48 | 2.5 |
| 16 | 80-25-12 | 25 | 12 | 1450 | 7.5 | 5.8 | 47 | 2.5 |
| 17 | 80-30-10 | 30 | 10 | 1450 | 7.5 | 5.8 | 47 | 2.5 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 80-35-80 | 35 | 80 | 2900 | 22 | 19.2 | 69 | 4.5 |
| 2 | 80-40-70 | 40 | 70 | 2900 | 22 | 20.1 | 66 | 4.5 |
| 3 | 80-50-60 | 50 | 60 | 2900 | 30 | 26.3 | 59 | 4.5 |
| 4 | 80-60-55 | 60 | 55 | 2900 | 30 | 26.8 | 58 | 4.5 |
| 5 | 80-40-90 | 40 | 90 | 2900 | 37 | 29 | 68 | 4.5 |
| 6 | 80-40-100 | 40 | 100 | 2900 | 45 | 33.1 | 67 | 4.5 |
| 7 | 80-55-80 | 55 | 80 | 2900 | 37 | 30 | 57 | 4.5 |
| 8 | 80-30-25 | 30 | 25 | 1450 | 11 | 9.15 | 59 | 3 |
| 9 | 80-35-20 | 35 | 20 | 1450 | 11 | 9.8 | 55 | 3 |
| 10 | 80-40-15 | 40 | 15 | 1450 | 11 | 9.7 | 55 | 3 |
| 11 | 80-50-12 | 50 | 12 | 1450 | 11 | 10.1 | 51 | 3 |
| 12 | 80-55-10 | 55 | 10 | 1450 | 11 | 10.7 | 50 | 3 |
| 13 | 80-30-30 | 30 | 30 | 1450 | 15 | 13.2 | 61 | 3 |
| 14 | 80-35-26 | 35 | 26 | 1450 | 15 | 13.8 | 59 | 3 |
| 15 | 80-40-30 | 40 | 22 | 1450 | 15 | 14.1 | 56 | 3 |
| 16 | 80-40-30 | 40 | 30 | 1450 | 18.5 | 15.7 | 42 | 3 |
| 17 | 80-45-25 | 45 | 25 | 1450 | 18.5 | 16.2 | 60 | 3 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 100-80-30 | 80 | 30 | 2900 | 18.5 | 18.1 | 63 | 3 |
| 2 | 100-100-27 | 100 | 27 | 2900 | 18.4 | 18.4 | 60 | 3 |
| 3 | 100-60-40 | 60 | 40 | 2900 | 16.8 | 16.8 | 65 | 3 |
| 4 | 100-50-50 | 50 | 50 | 2900 | 22 | 18.5 | 66 | 3 |
| 5 | 100-60-50 | 60 | 50 | 2900 | 22 | 20.2 | 59 | 3 |
| 6 | 100-50-60 | 50 | 60 | 2900 | 30 | 26.1 | 59 | 3 |
| 7 | 100-100-20 | 100 | 20 | 2900 | 15 | 14.9 | 58 | 3 |
| 8 | 100-60-32 | 60 | 32 | 2900 | 18.5 | 15.5 | 59 | 3 |
| 9 | 100-80-40 | 80 | 40 | 2900 | 22 | 21.1 | 55 | 3 |
| 10 | 100-100-40 | 100 | 40 | 2900 | 30 | 28.5 | 61 | 3 |
| 11 | 100-140-20 | 140 | 20 | 2900 | 30 | 28.8 | 60 | 3 |
| 12 | 100-90-55 | 90 | 55 | 2900 | 37 | 32.2 | 72 | 3 |
| 13 | 100-70-60 | 70 | 60 | 2900 | 37 | 30.8 | 73 | 3 |
| 14 | 100-45-10 | 45 | 10 | 1450 | 5.5 | 4.7 | 59 | 2.5 |
| 15 | 100-50-11 | 50 | 11 | 1450 | 5.5 | 4.2 | 61 | 2.5 |
| 16 | 100-45-15 | 45 | 15 | 1450 | 7.5 | 5.8 | 63 | 2.5 |
| 17 | 100-60-10 | 60 | 10 | 1450 | 7.5 | 6.2 | 57 | 2.5 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 100-60-80 | 60 | 80 | 2900 | 37 | 30.8 | 30.8 | 4.5 |
| 2 | 100-50-85 | 50 | 85 | 2900 | 37 | 30.1 | 30.1 | 4.5 |
| 3 | 100-80-70 | 80 | 70 | 2900 | 37 | 32.5 | 32.5 | 4.5 |
| 4 | 100-100-65 | 100 | 65 | 2900 | 45 | 38.8 | 38.8 | 4.5 |
| 5 | 100-80-90 | 80 | 90 | 2900 | 55 | 49.2 | 49.2 | 4.5 |
| 6 | 100-80-100 | 140 | 50 | 2900 | 45 | 39.7 | 39.7 | 4.5 |
| 7 | 100-80-100 | 80 | 100 | 2900 | 75 | 61.5 | 61.5 | 3 |
| 8 | 100-45-20 | 45 | 20 | 1450 | 5.5 | 5.3 | 5.3 | 3 |
| 9 | 100-50-20 | 50 | 20 | 1450 | 7.5 | 7.5 | 6.3 | 3 |
| 10 | 100-60-20 | 60 | 20 | 1450 | 11 | 11 | 9.2 | 3 |
| 11 | 100-70-20 | 70 | 20 | 1450 | 15 | 15 | 13.5 | 3 |
| 12 | 100-45-25 | 45 | 25 | 1450 | 11 | 11 | 8.8 | 3 |
| 13 | 100-60-25 | 60 | 25 | 1450 | 15 | 15 | 12 | 3 |
| 14 | 100-80-15 | 80 | 15 | 1450 | 15 | 15 | 13.8 | 3 |
| 15 | 100-60-15 | 60 | 15 | 1450 | 11 | 11 | 9.7 | 3 |
| 16 | 100-50-32 | 50 | 32 | 1450 | 15 | 15 | 11.8 | 3 |
| 17 | 100-60-30 | 60 | 30 | 1450 | 18.5 | 18.5 | 16.2 | 3 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 125-130-35 | 130 | 35 | 2900 | 30 | 23.1 | 59 | 3 |
| 2 | 125-110-38 | 110 | 38 | 2900 | 30 | 21.2 | 60 | 3 |
| 3 | 125-90-45 | 90 | 45 | 2900 | 30 | 24.6 | 64 | 3 |
| 4 | 125-150-30 | 150 | 30 | 2900 | 30 | 27.7 | 47 | 3 |
| 5 | 125-180-25 | 180 | 25 | 2900 | 37 | 32.5 | 56 | 3 |
| 6 | 125-107-42 | 107 | 42 | 2900 | 30 | 26.5 | 66 | 3 |
| 7 | 125-130-35 | 130 | 35 | 2900 | 37 | 33.1 | 53 | 3 |
| 8 | 125-55-68 | 55 | 68 | 2900 | 37 | 25.2 | 69 | 3 |
| 9 | 125-70-60 | 70 | 60 | 2900 | 37 | 30.1 | 67 | 3 |
| 10 | 125-90-55 | 90 | 55 | 2900 | 37 | 32.2 | 62 | 3 |
| 11 | 125-85-40 | 85 | 40 | 2900 | 22 | 21.5 | 53 | 3 |
| 12 | 125-100-28 | 100 | 28 | 2900 | 22 | 19.6 | 60 | 3 |
| 13 | 125-40-18 | 40 | 18 | 1450 | 7.5 | 5.6 | 61 | 2.5 |
| 14 | 125-50-15 | 50 | 15 | 1450 | 7.5 | 5.9 | 59 | 2.5 |
| 15 | 125-58-12 | 58 | 12 | 1450 | 7.5 | 6.3 | 56 | 2.5 |
| 16 | 125-60-10 | 60 | 10 | 1450 | 7.5 | 7 | 49 | 2.5 |
| 17 | 125-50-10 | 50 | 10 | 1450 | 5.5 | 5.1 | 59 | 2.5 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 125-180-28 | 180 | 28 | 2900 | 37 | 32.5 | 56.6 | 3 |
| 2 | 125-170-32 | 170 | 32 | 2900 | 37 | 32.2 | 61 | 3 |
| 3 | 125-160-35 | 160 | 35 | 2900 | 37 | 31.3 | 63.7 | 3 |
| 4 | 125-140-40 | 140 | 40 | 2900 | 37 | 29.9 | 66.2 | 3 |
| 5 | 125-100-45 | 100 | 45 | 2900 | 37 | 29.7 | 68 | 3 |
| 6 | 125-200-15 | 200 | 15 | 2900 | 37 | 32.8 | 49 | 3 |
| 7 | 125-150-48 | 150 | 48 | 2900 | 45 | 39.6 | 60 | 3 |
| 8 | 125-165-38 | 165 | 38 | 2900 | 45 | 40.2 | 58 | 3 |
| 9 | 125-180-32 | 180 | 32 | 2900 | 45 | 41.8 | 52 | 3 |
| 10 | 125-90-8 | 90 | 8 | 1450 | 11 | 9.7 | 52 | 2.5 |
| 11 | 125-80-10 | 80 | 10 | 1450 | 11 | 9.5 | 55 | 2.5 |
| 12 | 125-70-12 | 70 | 12 | 1450 | 11 | 8.8 | 58 | 2.5 |
| 13 | 125-60-15 | 60 | 15 | 1450 | 11 | 8.1 | 61 | 2.5 |
| 14 | 125-60-11 | 60 | 11 | 1450 | 7.5 | 5.8 | 59 | 2.5 |
| 15 | 125-70-9 | 70 | 9 | 1450 | 7.5 | 6.2 | 56 | 2.5 |
| 16 | 125-80-7 | 80 | 7 | 1450 | 7.5 | 6.8 | 51 | 2.5 |
| 17 | 125-90-5 | 90 | 5 | 1450 | 5.5 | 5.1 | 58 | 2.5 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 125-80-80 | 80 | 80 | 2900 | 45 | 39.5 | 66 | 4.5 |
| 2 | 125-65-85 | 65 | 85 | 2900 | 45 | 37.8 | 67 | 4.5 |
| 3 | 125-100-70 | 100 | 70 | 2900 | 45 | 41.2 | 63 | 4.5 |
| 4 | 125-125-60 | 125 | 60 | 2900 | 45 | 42 | 60 | 4.5 |
| 5 | 125-150-50 | 150 | 50 | 2900 | 45 | 43.8 | 57 | 4.5 |
| 6 | 125-100-90 | 100 | 90 | 2900 | 55 | 44 | 52 | 4.5 |
| 7 | 125-120-90 | 120 | 90 | 2900 | 75 | 58 | 69 | 4.5 |
| 8 | 125-100-100 | 100 | 100 | 2900 | 75 | 60.1 | 65 | 4.5 |
| 9 | 125-65-20 | 65 | 20 | 1450 | 15 | 13.8 | 58 | 3 |
| 10 | 125-78-20 | 78 | 20 | 1450 | 15 | 14.1 | 56 | 3 |
| 11 | 125-90-20 | 90 | 20 | 1450 | 18.5 | 16.7 | 61 | 3 |
| 12 | 125-50-25 | 50 | 25 | 1450 | 11 | 10.5 | 60 | 3 |
| 13 | 125-70-25 | 70 | 25 | 1450 | 15 | 12.1 | 64 | 3 |
| 14 | 125-100-15 | 100 | 15 | 1450 | 15 | 14.8 | 59 | 3 |
| 15 | 125-100-26 | 100 | 26 | 1450 | 22 | 20.5 | 51 | 3 |
| 16 | 125-70-32 | 70 | 32 | 1450 | 22 | 19.2 | 67 | 3 |
| 17 | 125-85-28 | 85 | 28 | 1450 | 18.5 | 17.5 | 59 | 3 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 125-120-30 | 120 | 30 | 1450 | 30 | 28.3 | 51 | 3.5 |
| 2 | 125-100-32 | 100 | 32 | 1450 | 30 | 26.9 | 55 | 3.5 |
| 3 | 125-80-35 | 80 | 35 | 1450 | 30 | 25.1 | 59 | 3.5 |
| 4 | 125-70-40 | 70 | 4 | 1450 | 30 | 23.5 | 64 | 3.5 |
| 5 | 125-70-45 | 70 | 45 | 1450 | 37 | 30.8 | 69 | 3.5 |
| 6 | 125-100-38 | 100 | 38 | 1450 | 37 | 32.2 | 66 | 3.5 |
| 7 | 125-120-35 | 120 | 35 | 1450 | 37 | 34.1 | 60 | 3.5 |
| 8 | 125-150-32 | 150 | 32 | 1450 | 37 | 34.8 | 58 | 3.5 |
| 9 | 125-160-26 | 160 | 26 | 1450 | 37 | 35.6 | 52 | 3.5 |
| 10 | 125-165-20 | 165 | 20 | 1450 | 30 | 29 | 50 | 3.5 |
| 11 | 125-140-25 | 140 | 25 | 1450 | 30 | 27.1 | 56 | 3.5 |
| 12 | 125-125-28 | 125 | 28 | 1450 | 30 | 26.5 | 59 | 3.5 |
| 13 | 125-100-27 | 100 | 27 | 1450 | 22 | 18.9 | 60 | 3.5 |
| 14 | 125-100-27 | 100 | 18 | 1450 | 18.5 | 16.8 | 61 | 3.5 |
| 15 | 125-120-15 | 120 | 15 | 1450 | 18.5 | 17.5 | 56 | 3.5 |
| 16 | 125-80-30 | 80 | 30 | 1450 | 22 | 21 | 55 | 3.5 |
| 17 | 125-60-38 | 60 | 38 | 1450 | 22 | 19.8 | 59 | 3.5 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 150-180-30 | 180 | 30 | 1450 | 37 | 35.2 | 61 | 3.5 |
| 2 | 150-150-20 | 150 | 20 | 1450 | 30 | 24.5 | 58 | 3.5 |
| 3 | 150-100-20 | 100 | 20 | 1450 | 22 | 20.5 | 58 | 3.5 |
| 4 | 150-120-35 | 120 | 35 | 1450 | 30 | 25.5 | 59 | 3.5 |
| 5 | 150-240-24 | 210 | 26 | 1450 | 37 | 36.4 | 56 | 3.5 |
| 6 | 150-90-15 | 240 | 24 | 1450 | 37 | 36.8 | 52 | 3.5 |
| 7 | 150-90-15 | 90 | 15 | 980 | 18.5 | 15.8 | 61 | 3.5 |
| 8 | 150-70-18 | 70 | 18 | 980 | 15 | 14.5 | 57 | 3.5 |
| 9 | 150-150-35 | 150 | 35 | 1450 | 37 | 35 | 60 | 3.5 |
| 10 | 150-120-38 | 120 | 38 | 1450 | 37 | 33.7 | 64 | 3.5 |
| 11 | 150-100-40 | 100 | 40 | 1450 | 37 | 31.2 | 67 | 3.5 |
| 12 | 150-80-45 | 80 | 45 | 1450 | 37 | 29 | 70 | 3.5 |
| 13 | 150-150-8 | 280 | 18 | 1450 | 37 | 36.9 | 49 | 3.5 |
| 14 | 150-150-8 | 150 | 8 | 980 | 18.5 | 17.2 | 52 | 2.5 |
| 15 | 150-120-10 | 120 | 10 | 980 | 18.5 | 16.7 | 57 | 2.5 |
| 16 | 150-100-12 | 100 | 12 | 980 | 18.5 | 16.1 | 59 | 2.5 |
| 17 | 150-150-12 | 150 | 12 | 980 | 22 | 19.9 | 57 | 2.5 |
| 序號 | 規格型號 | 流量m3/h | 揚程m | 轉速r/min | 電機功率kw | 軸功率 kw | 效率 % | 氣蝕余量 m |
| 1 | 150-150-40 | 150 | 40 | 1450 | 45 | 41.7 | 67 | 3.5 |
| 2 | 150-250-30 | 250 | 30 | 1450 | 45 | 43.1 | 60 | 3.5 |
| 3 | 150-180-35 | 180 | 35 | 1450 | 45 | 39.2 | 63 | 3.5 |
| 4 | 150-300-25 | 300 | 25 | 1450 | 45 | 44.5 | 57 | 3.5 |
| 5 | 150-200-32 | 200 | 32 | 1450 | 45 | 44 | 61 | 3.5 |
| 6 | 150-150-45 | 150 | 45 | 1450 | 45 | 41 | 66 | 3.5 |
| 7 | 150-150-50 | 150 | 50 | 1450 | 55 | 52 | 60 | 3.5 |
| 8 | 150-150-55 | 150 | 55 | 1450 | 55 | 50.2 | 11 | 3.5 |
| 9 | 150-120-60 | 120 | 60 | 1450 | 55 | 48 | 67 | 3.5 |
| 10 | 150-120-65 | 120 | 65 | 1450 | 15 | 65 | 59 | 3.5 |
| 11 | 150-140-11 | 140 | 11 | 980 | 15 | 14.5 | 57 | 2.5 |
| 12 | 150-130-8 | 130 | 8 | 980 | 11 | 10.5 | 62 | 2.5 |
| 13 | 150-100-18 | 100 | 18 | 980 | 15 | 12.8 | 59 | 2.5 |
| 14 | 150-100-20 | 100 | 20 | 980 | 15 | 11.6 | 60 | 2.5 |
| 15 | 150-180-25 | 180 | 25 | 980 | 22 | 18.4 | 58 | 2.5 |
| 16 | 150-135-16 | 135 | 16 | 980 | 18.5 | 16.1 | 62 | 2.5 |
| 17 | 150-200-10 | 200 | 10 | 980 | 18.5 | 17.3 | 60 | 2.5 |

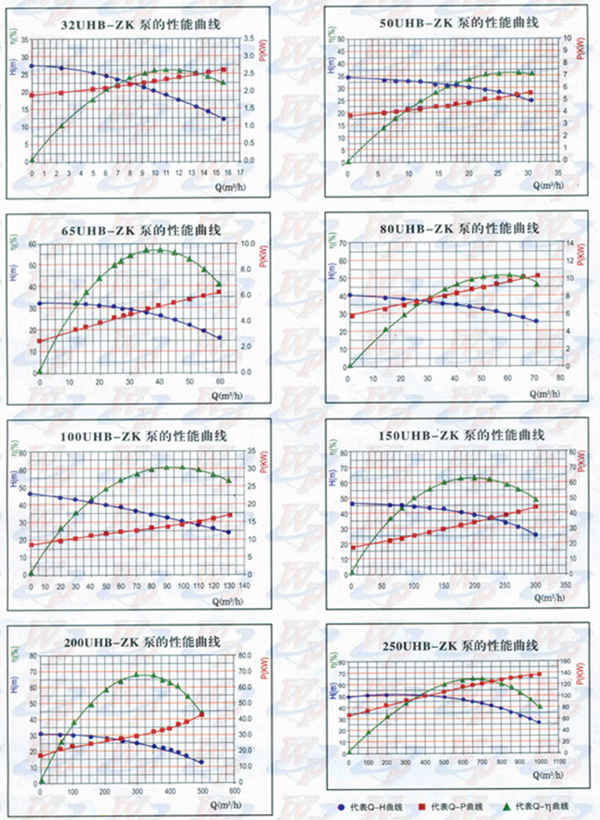

部分性能曲線圖

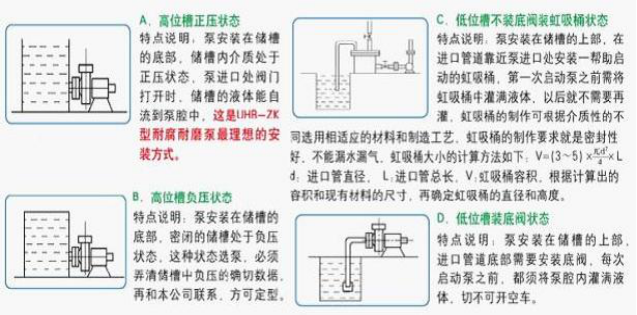

安裝及維護
1. 按基礎尺寸做好混凝土基礎，同進予埋好地腳螺栓；
2. 在安裝前應對泵和電機進行檢查，各部分應無損，泵內應無雜物；
3. 將機組放在基礎上，在底板和基礎之間放成對楔墊，通過調整楔墊，找正泵的水平。調好
后，擰緊地腳螺栓；
4. 泵的吸入、吐出管路另設支架支承；
5. 安裝完畢，用手轉動聯軸器，檢查有無擦碰現象，轉動輕松、均勻無串動現象則安裝
結束；
6. 為防止雜物進入泵內，在進口處應設過濾器，過濾面積應大于管路截面積3~4倍；
7. 揚程高的泵在出口管路上還應該安逆止閥，以防突然停機的水錘破壞；
8. 必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。

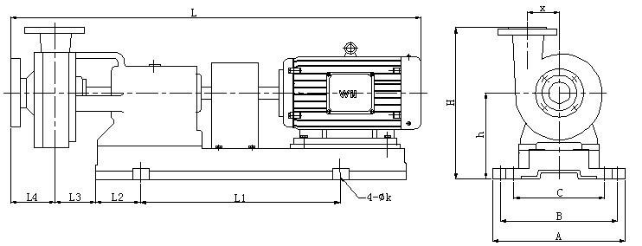

部分安裝尺寸
型 號 | A | B | C | L | L1 | L2 | L3 | L4 | x | h | H | k |
32UHB-ZK | 265 | 230 | 230 | 835 | 265 | 125 | 120 | 115 | 72 | 140 | 306 | 18 |
32UHB-ZK | 290 | 256 | 256 | 873 | 300 | 130 | 120 | 115 | 72 | 150 | 306 | 18 |
40UHB-ZK | 290 | 256 | 256 | 873 | 300 | 130 | 120 | 115 | 72 | 150 | 306 | 18 |
50UHB-ZK | 410 | 365 | 365 | 1090 | 520 | 130 | 130 | 126 | 89 | 237 | 427 | 22 |
65UHB-ZK | 410 | 365 | 365 | 1099 | 510 | 130 | 135 | 128 | 125 | 237 | 457 | 22 |
80UHB-ZK | 460 | 400 | 400 | 1250 | 515 | 200 | 125 | 132 | 125 | 235 | 455 | 22 |
100UHB-ZK | 470 | 415 | 325 | 1405 | 680 | 180 | 65 | 150 | 125 | 275 | 500 | 25 |
100UHB-ZK | 500 | 440 | 340 | 1438 | 680 | 180 | 65 | 150 | 125 | 275 | 500 | 25 |
150UHB-ZK | 600 | 550 | 440 | 1730 | 820 | 240 | 100 | 228 | 208 | 350 | 692 | 25 |
150UHB-ZK | 660 | 610 | 510 | 1775 | 935 | 200 | 100 | 228 | 208 | 340 | 682 | 25 |
150UHB-ZK | 630 | 580 | 440 | 1840 | 820 | 240 | 100 | 228 | 208 | 350 | 692 | 25 |
200UHB-ZK | 745 | 660 | 510 | 2095 | 1000 | 245 | 80 | 370 | 235 | 390 | 860 | 30 |
250UHB-ZK | 830 | 770 | 770 | 2680 | 1200 | 400 | 90 | 400 | 310 | 500 | 1050 | 30 |
 | |

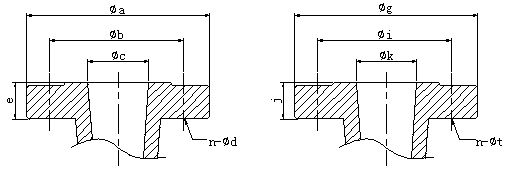

| 進口法蘭 | 進口法蘭 |
型 號 | 進口法蘭 | 出口法蘭 | ||||||||
c | a | b | e | n-?d | k | g | i | j | n-?t | |
32UHB-ZK | 32 | 140 | 100 | 18 | 4-?18 | 25 | 115 | 85 | 16 | 4-?14 |
40UHB-ZK | 40 | 150 | 110 | 18 | 4-?18 | 32 | 140 | 100 | 18 | 4-?18 |
50UHB-ZK | 50 | 165 | 125 | 20 | 4-?18 | 40 | 150 | 110 | 18 | 4-?18 |
65UHB-ZK | 65 | 185 | 145 | 20 | 4-?18 | 50 | 165 | 125 | 20 | 4-?18 |
80UHB-ZK | 80 | 200 | 160 | 20 | 8-?18 | 65 | 185 | 145 | 20 | 4-?18 |
100UHB-ZK | 100 | 220 | 180 | 22 | 8-?18 | 80 | 200 | 160 | 20 | 8-?18 |
150UHB-ZK | 150 | 285 | 240 | 24 | 8-?22 | 125 | 250 | 210 | 22 | 8-?18 |
200UHB-ZK | 200 | 340 | 295 | 24 | 8-?22 | 150 | 285 | 240 | 24 | 8-?22 |
250UHB-ZK | 250 | 395 | 350 | 26 | 12-?22 | 200 | 340 | 295 | 24 | 8-?22 |
300UHB-ZK | 300 | 445 | 400 | 28 | 12-?22 | 250 | 395 | 350 | 26 | 12-?22 |
350UHB-ZK | 350 | 505 | 460 | 30 | 16-?22 | 300 | 445 | 400 | 28 | 12-?22 |
軸封的結構及工作原理
★工作原理：
K型動力密封主要由副葉輪(或副葉片)與停車密封(橡膠油封)組成。工作時由于副葉輪(或副葉片)旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。橡膠油封的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉輪(或副葉片)停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，橡膠油封的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。若允許冷卻水滲入介質內，可選用帶冷卻水K型動力密封，即可添加外冷卻水裝置，延長油封的使用壽命。該密封的油封采用氟橡膠制成，主要適用于輸送含固體顆粒的料漿、含雜質的污水等腐蝕性介質(帶冷卻水K型動力密封用的冷卻水為潔凈的自來水，壓力適宜在0.05Mpa以內)。
結構示意圖
1、泵蓋 | 2、鎖緊螺母 | 3、泵蓋墊 | 4、防轉螺母 | 5、彈簧墊 | 6、華司 | 7、拼帽墊 |
8、葉輪 | 9、泵殼 | 10、葉輪墊 | 11、密封盒墊 | 12、密封擋圈 | 13、密封盒 | 14、軸套 |
15、K型密封圈 | 16、水封環 | 17、冷卻水嘴 | 18、冷卻水O型圈 | 19、密封圈頂圈 | 20、密封盒壓蓋 | 21、軸套墊 |
22、擋水片 | 23、軸承側蓋 | 24、軸承油封 | 25、軸承 | 26、軸承座 | 27、油塞 | 28、主軸 |
使用與維護說明
(一)啟動、運行及維護：
1.1 運行前的檢查
試運行前應先用手盤動聯軸器或軸，檢查轉向是否正確，運轉是否靈活，如盤不
動或有異常聲音，應及時檢查，檢查時先從外部用手檢查聯軸器是否水平，從軸
承座上的油鏡孔處查看潤滑油的位置是否在油鏡的中線附近 (太多應放掉一
些，太少應加上一些),邊檢查邊盤動，如果問題依然存在，就要拆泵檢查，(拆
泵時請參照本說明書上的結構簡圖和拆裝程序)清理異物，并和本廠聯系協商解
決方法。
1.2 開車步驟
a.將泵內灌滿液體；
b.及時打開進口(如進口為單向止回閥，就不需要人工操作) ；
c.接通電源；
d.再打開出口。
1.3 運行 運行中如有異常聲音，或有電機發熱等不正常情況出現時，也應停機檢查，
檢查方法和步驟同1；
1.4 停機
a.先關閉出口處；
b.切斷電源，并及時關閉進口處；(如進口為單向止回閥，就不需要人工操作)。
1.5 維護
a.軸承座內的潤滑油應定期更換，正常情況六個月更換一次。
b.寒冷季節，停泵后若有結冰現象，應先接通密封處冷卻水，必要時可加熱水進
去解凍，之后用手盤動聯軸器，直到運轉靈活，再按照啟動步驟開車。
c.有冷卻水裝置的泵，開車前應先接通冷卻水，泵正常運行時，可繼續接通，若
條件不允許也可停掉，冷卻水的流量和壓力都沒有要求，自來水即可；
d.泵在關閉出口時的運行稱為閉壓運行狀態，全塑泵或襯塑泵的閉壓運行時間應
盡可能減短，常溫介質以不超過5分種為限，高溫介質不要超過2分種；
e.中分泵殼的泵，如進口150mm以上的泵，中分面處的密封塑料，因熱脹冷縮
尺寸有些變化，安裝時應先將中分處的連接螺栓擰緊，再連接進口管路，以防
中分面泄漏，此條對北方的用戶尤其重要；
f.泵不能承受進出口管道的重量，進口管路越短越好，泵出口到處的垂直高度應
盡可能短；
g.保持電機上沒有水跡，防止電機受潮。
（二）拆裝程序：
1 不帶付葉輪的泵(進口直徑≤125mm的泵) 拆裝順序：(參照本說明書中的結構圖)
a. 松開泵殼9與泵蓋1連接螺栓，拆下泵蓋。
b. 松開鎖緊螺母2(左旋螺紋)和防轉螺母4(左旋螺紋),拆下葉輪8。
c. 松開泵殼9與軸承座26的連接螺栓，拆下泵殼。
d. 松開密封盒13與泵殼9的連接螺栓，拆下密封盒。
e. 旋開密封盒上的后壓蓋20，取出K形密封圈15。
2 帶付葉輪的泵(進口直徑>125mm的泵) 拆裝順序：(參照說明書中的結構圖)
a. 松開泵殼9與泵蓋1連接螺栓，拆下泵蓋。
b. 松開鎖緊螺母2(左旋螺紋)和防轉螺母4(左旋螺紋),拆下葉輪8。
c. 松開泵殼9與軸承座28的連接螺栓，密封盒14與泵殼9之間的連接螺栓，拆
下泵殼9。
d. 依次拆下付葉輪11，密封盒14，K形密封圈15，軸套18。
安裝順序與拆卸順序相反，需要注意的是：
a. 將葉輪拼帽與擋水圈后的螺母相對拼緊后，檢查一下葉輪與泵體之間的間隙，
此間隙要求在2.5mm 左右
b. 安裝好泵蓋后，檢查一下泵蓋與葉輪之間的間隙(從出口處往里看),此間隙應保
證在2mm左右，高溫介質用泵，此間隙要求在2.5mm
c. 葉輪與泵體之間的間隙不符合要求的，可通過增減葉輪與軸套之間的墊片來進
行調整
d. 泵蓋與葉輪之間的間隙不符合要求的，可通過增減泵體與泵蓋之間的墊片來進
行調整。
幾種常見的槽位狀況下泵安裝說明及示意圖
0523-87481899
English
